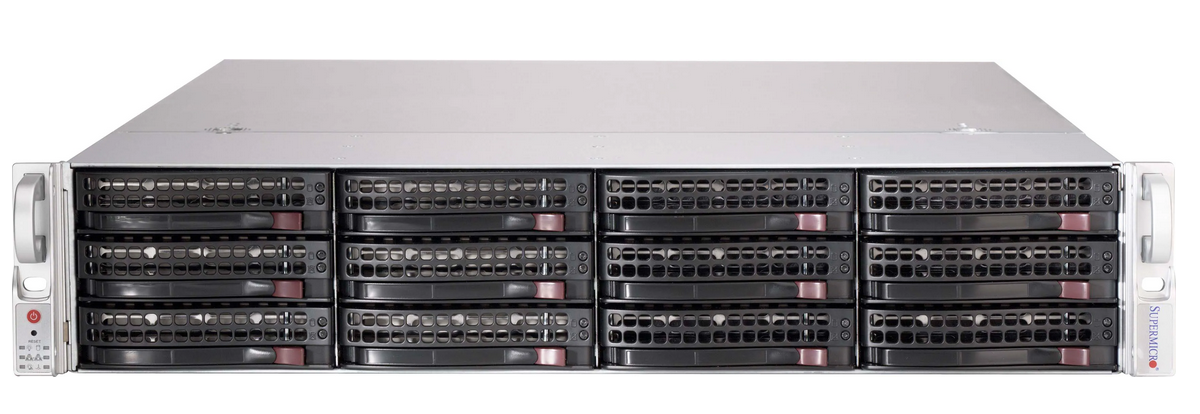

SuperChassis 826BE2C-R609JBOD

Form Factor

2U JBOD storage chassis

Drive Bays

12x 3.5" hot-swap HDD bay

Qualified SAS Controllers

• AOC-SAS3-9380-8E: SAS 12Gb/s PCIe 3.0 8-Port MegaRAID Controller

• AOC-SAS3-9300-8E: SAS 12Gb/s PCIe 3.0 8-Port Host Bus Adapter

• AOC-SAS3-9500-8E: SAS 12Gb/s PCIe 4.0 8-Port Host Bus Adapter

• AOC-SAS3-9500-16E: SAS 12Gb/s PCIe 4.0 16-Port Host Bus Adapter

• AOC-SAS3-9580-8I8E: SAS 12Gb/s PCIe 4.0 8-Port MegaRAID Controller

Backplane

Front Panel

Button

• Power On/Off button

• System Reset button

• Unit Identification (UID) button

LED

• 1 Network activity LEDs

Systems Cooling

Fans

• 3x 80x38mm hot-swap cooling fan(s)

System Monitoring

IPMI

Operating Environment (System)

Operating Temperature Range

• 5°C - 35°C (41°F - 95°F)

Non-Operating Temperature Range

• -40°C - 70°C (-40°F - 158°F)

Operating Relative Humidity Range

• 8% - 90% (non-condensing)

Non Operating Relative Humidity Range

• 5% - 95% (non-condensing)

Power Supply

600W / 650W 1U Redundant Power Supply

Power Efficiency

• 94%

Total Output Power and Input

• 650W with Input 200 - 240Vac

• 600W with Input 100 - 127Vac

• 650W with Input 200 - 240Vdc

AC Input Frequency

• 50-60Hz

Dimensions (L x W x H)

• 336 x 76 x 40 mm

Output Type

• Backplanes (gold finger)

+12V

• Max: 54.16A / Min: 0A (200Vdc - 240Vdc)(for CCC only)

• Max: 54.16A / Min: 0A (200Vac - 240Vac)

• Max: 50A / Min: 0A (100Vac - 127Vac)

+5Vsb

• Max: 4A / Min: 0A

Power Distributor

• PDB-PT826-8824

• O/P: 12V/135

• +5V Max: 40A

• +3.3V Max: 24A

• -12V Max: 0.6A

Regulatory (Power Supply)

Power Supply Safety / EMC

• BSMI

• CCC

• CE/EMC

• FCC
